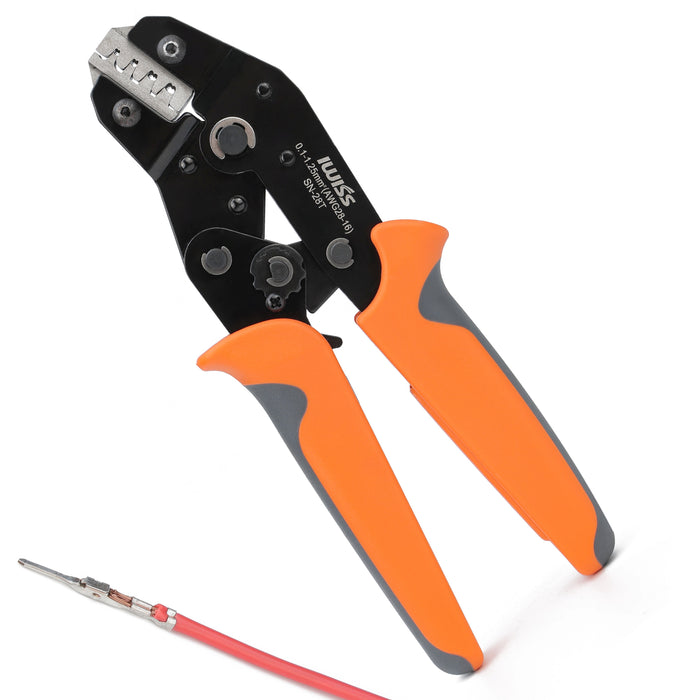

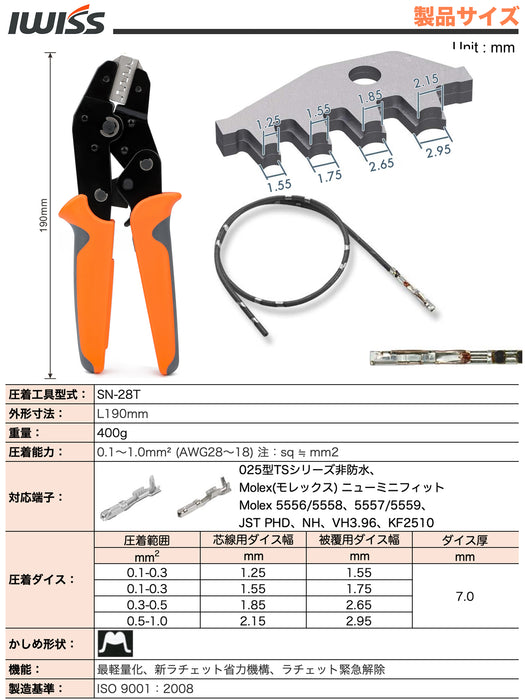

精密同時圧着ペンチ｜オープンバレル端子 0.1〜1.0mm²対応｜SN‑28T

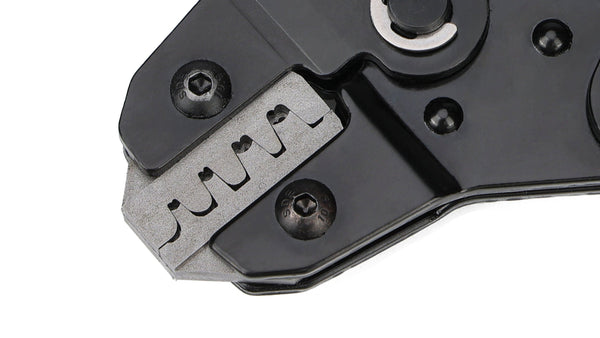

SNシリーズ交換用ダイスに付け替え可能です。

以下のような状況で、ハンドルが開かないことがあります。原因ごとに対処法をご案内します。

• 購入直後からハンドルが開かない
  ハンドルは製造時の状態で閉じられていることがあります。強く握りきるとロックが解除されて開きます。それでも開かない場合は、根元にある解除レバーをご使用ください。

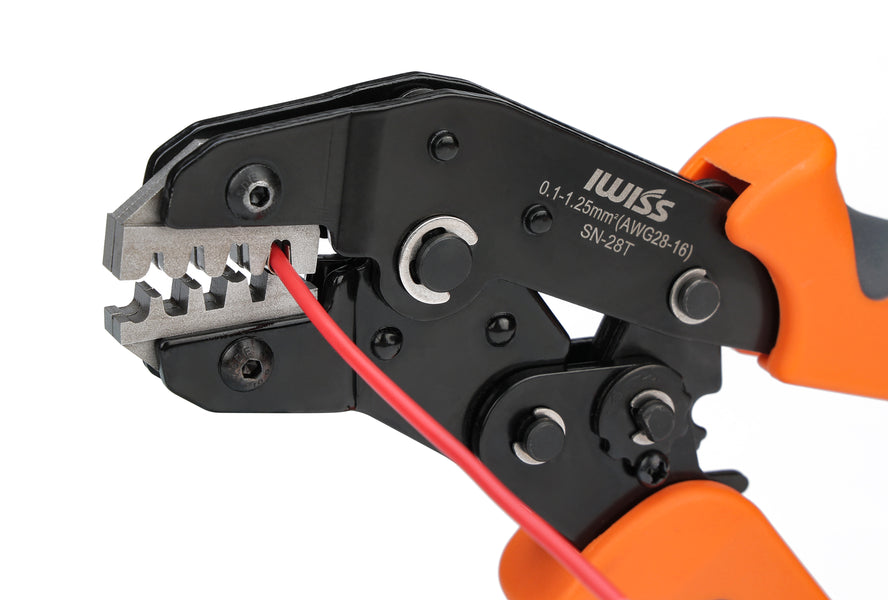

• 圧着した後でハンドルが開かない
  圧着中はラチェット機構が作動するため、ハンドルが開かなくなります。再度しっかり握るとロックが外れて開きます。しっかり握っても開かない場合は、解除レバーの使用もご検討ください。

• 圧着前に閉じてしまい開かない
  誤ってハンドルを閉じた場合は、解除レバーで開放可能です。

• 異物を噛み込んで開かない
  端子のかけらや異物が内部に挟まっていると動作に支障をきたします。工具の内部を確認し、異物の除去をお願いします。必要に応じて解除レバーをご使用ください。

• 動きが非常に固い
  可動部が固く感じる場合は、潤滑剤を少量塗布してください。長期間使用していない場合や、ほこり・金属粉の付着が原因の可能性もございます。清掃後に再度お試しください。

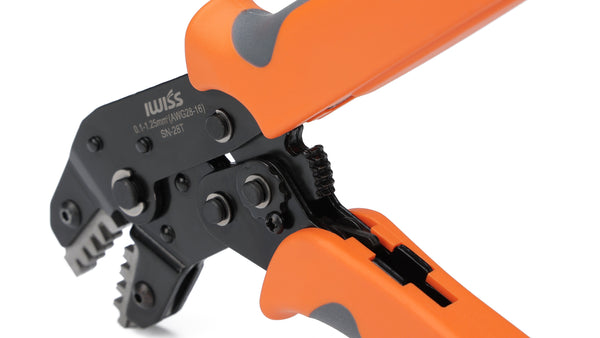

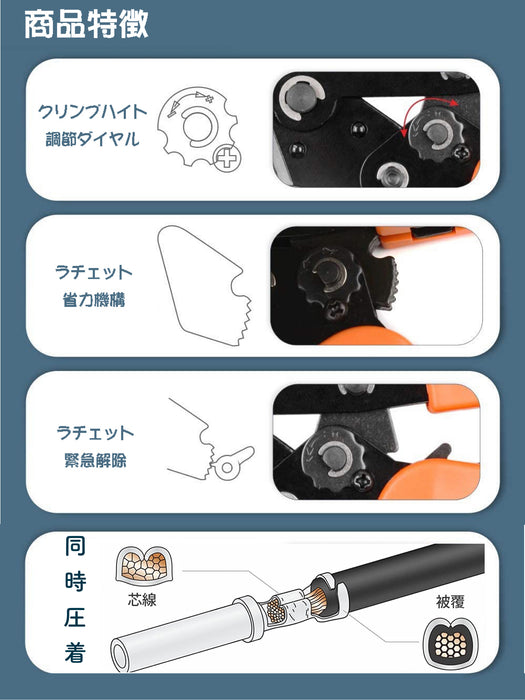

ラチェット機構とは、圧着中に一定のストロークに達するまでハンドルを開かせない構造です。

以下の利点がございます。

• 仮止め可能
  仮止めにより、端子の位置調整がしやすく、正確な圧着が可能です。

• 負担軽減
  少ない力で強力な圧着を実現し、手への負担を軽減します。

• 精度向上
  圧力のばらつきを抑えることで、圧着不良を軽減します。

緊急時は解除レバーを使うことで、ハンドルを開くことが可能です。

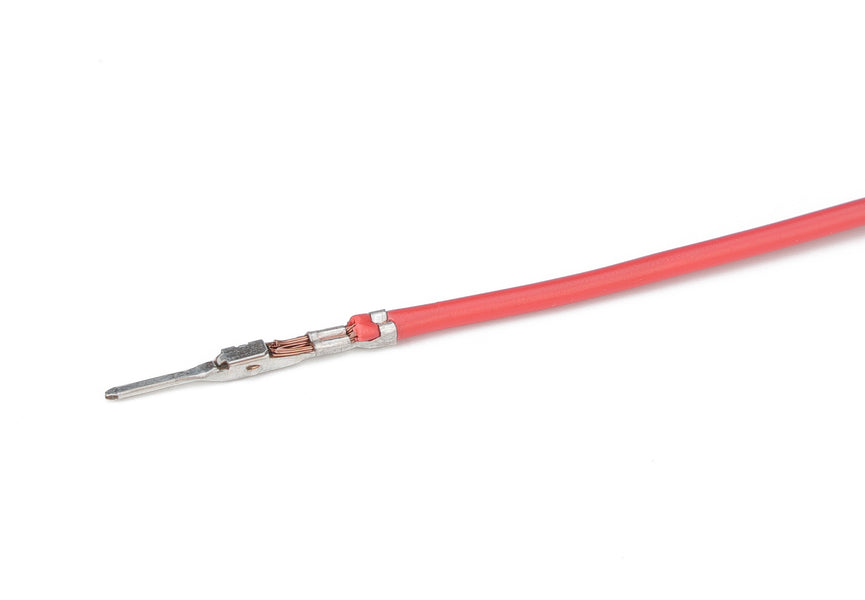

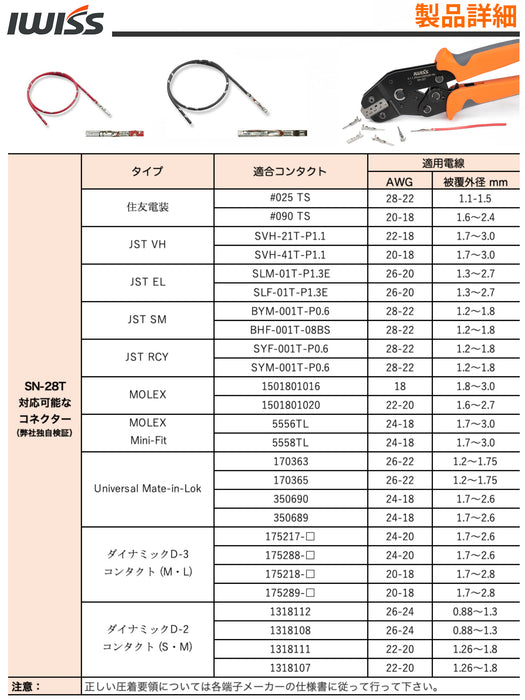

使用端子や電線種類によっても圧着精度に差がございます。この商品をご使用になる場合は、事前に必ず圧着テストを行い、圧着強度をご確認の上で本圧着を行ってください。

端子メーカーの保証が必要な場合は、端子メーカーの指定工具をご使用ください。
