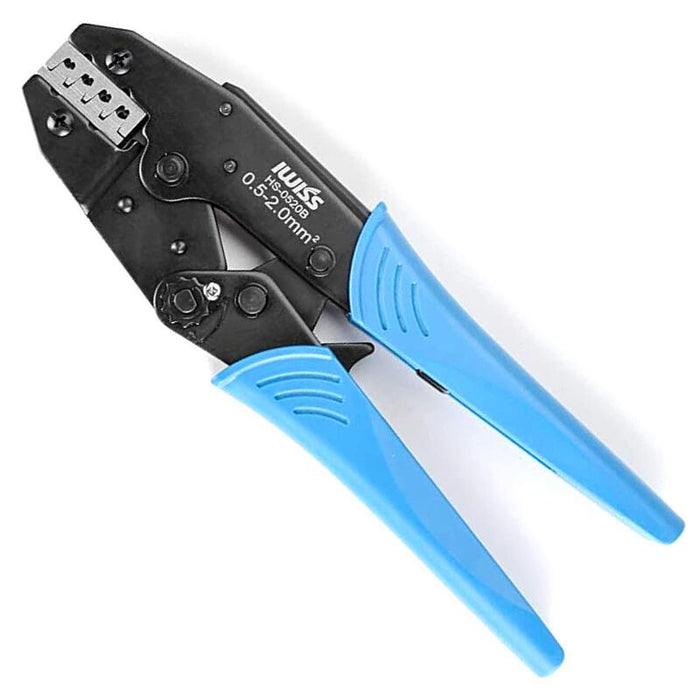

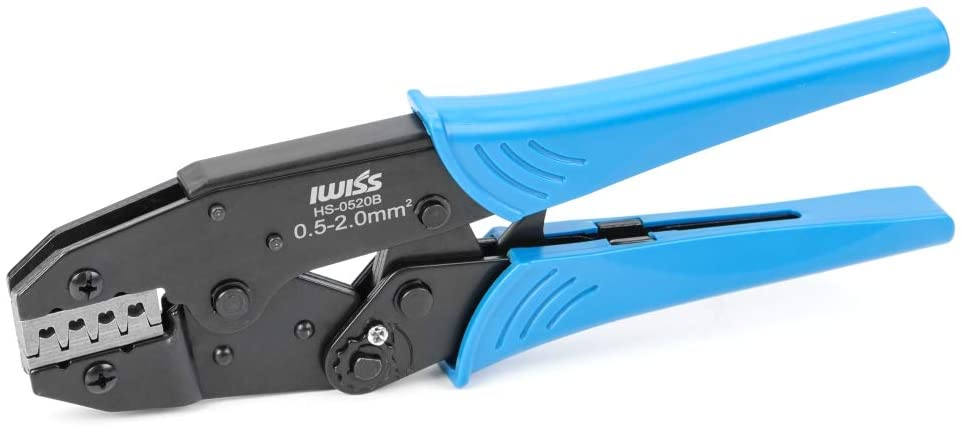

ギボシ端子 精密同時圧着ペンチ EDM加工 0.5-2.0mm2 HS-0520B

精密同時圧着、確かな仕上がり。

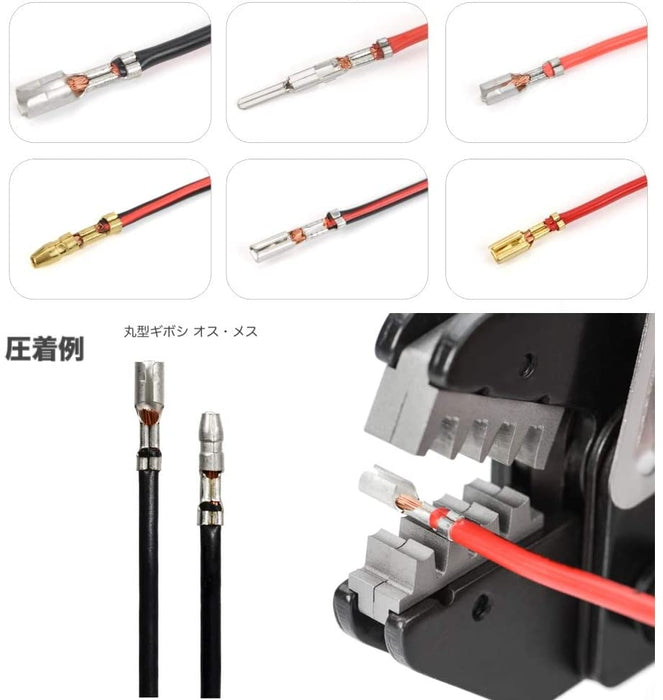

ギボシ端子の芯線と被覆を一度にかしめ、高効率の作業が可能です。

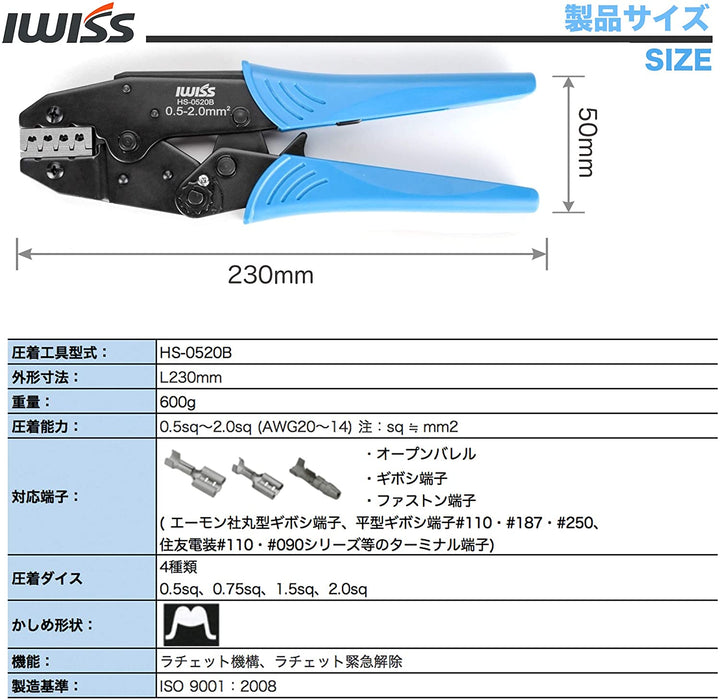

• 全長：230mm
• 重量：600g
• 圧着能力：0.5-2.0mm²＊注：mm²≒sq

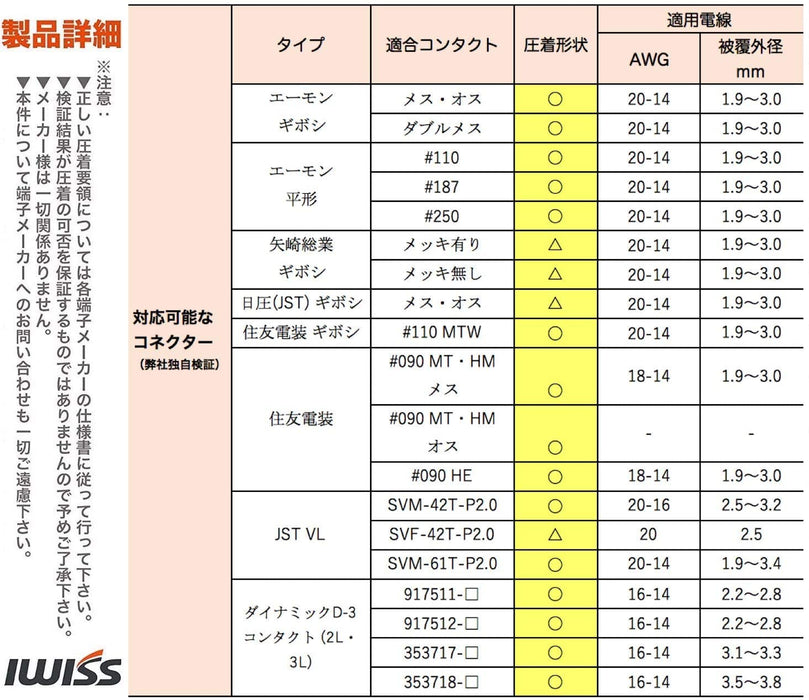

• 用途： エーモン社丸型ギボシ端子、平型ギボシ端子#250・#187、ダイナミックコネクタD-3000シリーズD-3コンタクト2L・3Lに対応

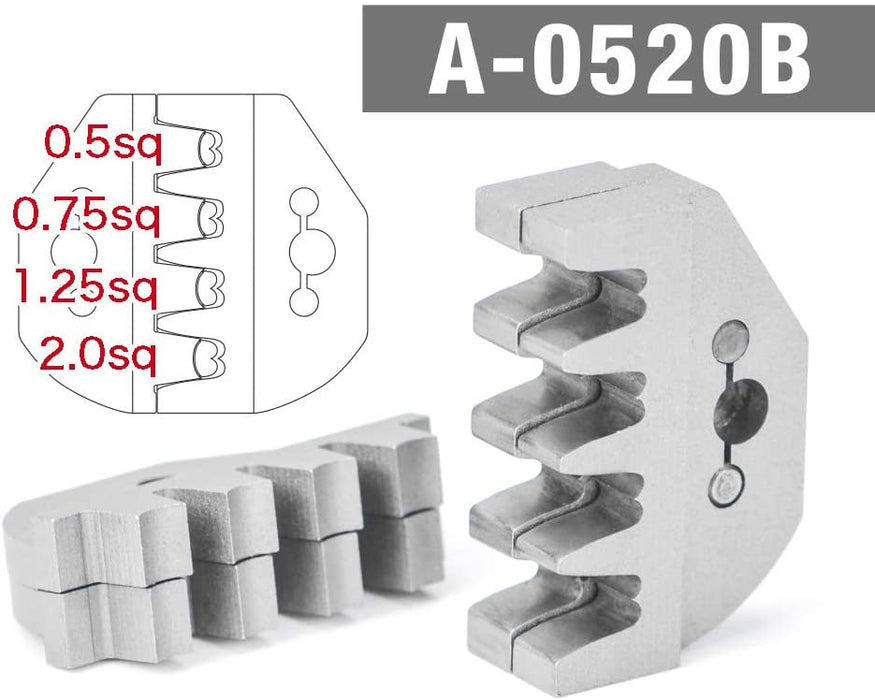

• 圧着ダイス(4サイズ)：0.5sq、0.75sq、1.5sq、2.0sq

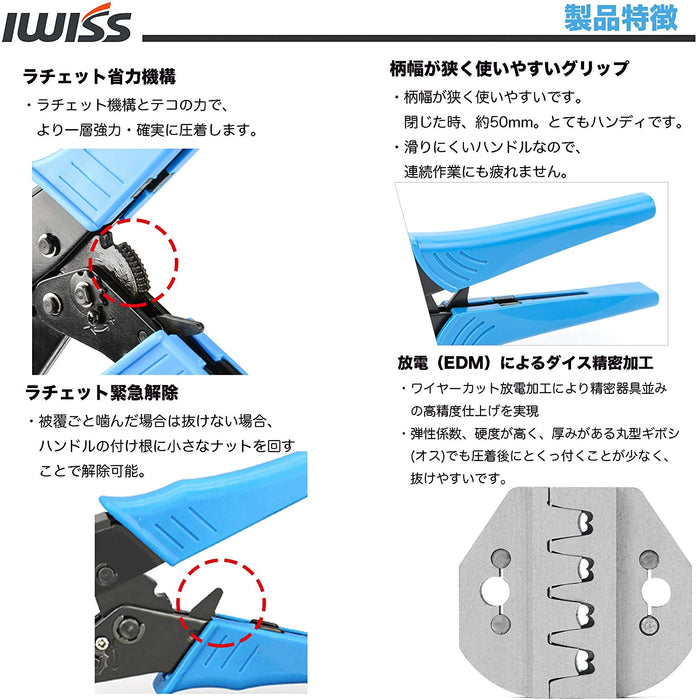

• 特徴：①芯線と被覆同時圧着、②EDM加工によりダイスの弾性係数が高く、厚みある丸型ギボシ(オス)でも圧着後に抜けやすい、③ラチェット機構・ラチェット緊急解除

ご注意

• 活線の圧着作業は行わないで下さい。感電の恐れがあります。
• 適正な接続を得るため、電線のサイズを間違えない様にして下さい。 圧着不良により火災の原因になる恐れがあります。
• 成形確認機構により、完全に圧着できるまでハンドルは引かない構造になっております。 ハンドルが開くまで荷重を加えてください。
• ご使用前に各部の損傷がないかをチェックし、損傷がある場合は修理に出して下さい。 圧着不良により火災の原因になる恐れがあります。
• ハンドル付け根の解除レバーを倒すと、開閉ロックが外れます。
• ハンドル部に80kg以上の過大な圧力を加えないでください。
• 正しい圧着要領については各端子メーカーの仕様書に従って行って下さい。  検証結果については圧着の可否を保証するものではありませんので予めご了承下さい。
• 本件について端子メーカー様へのお問い合わせも一切ご遠慮下さい。
