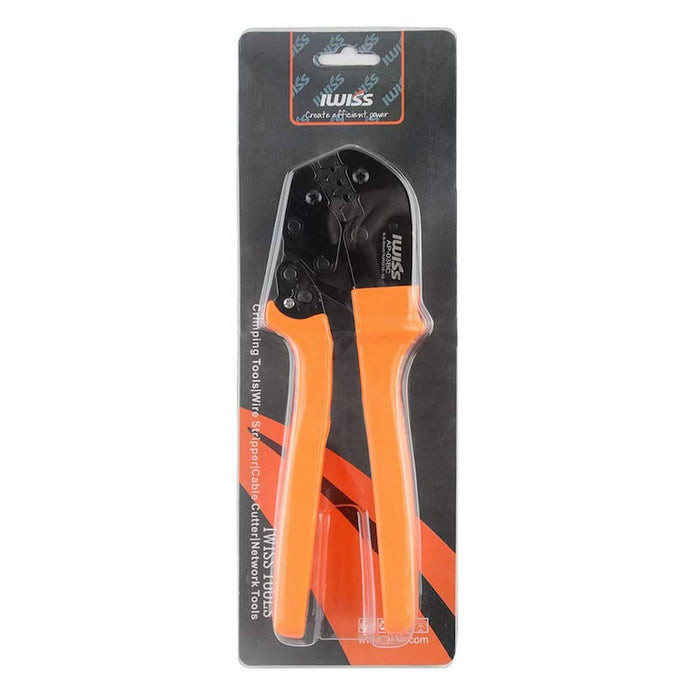

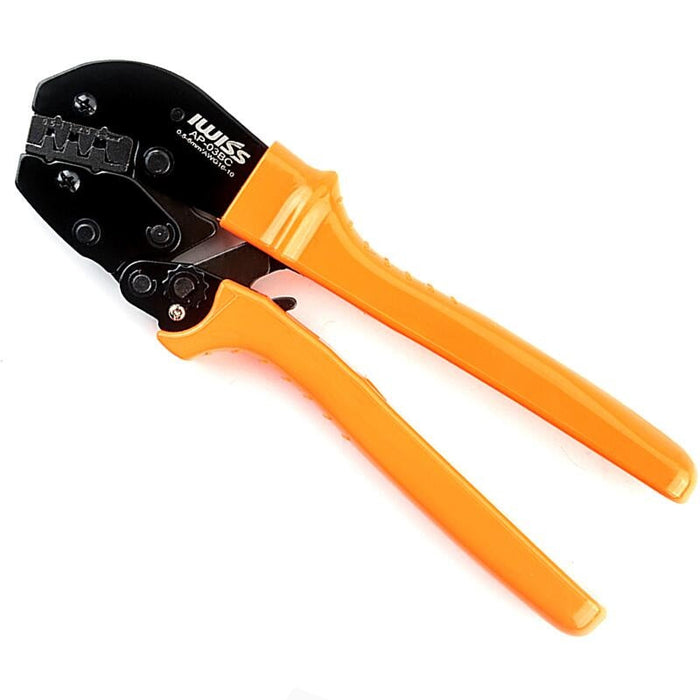

ラチェット式 圧着ペンチ 1.5-6.0mm²対応 AP-03BC

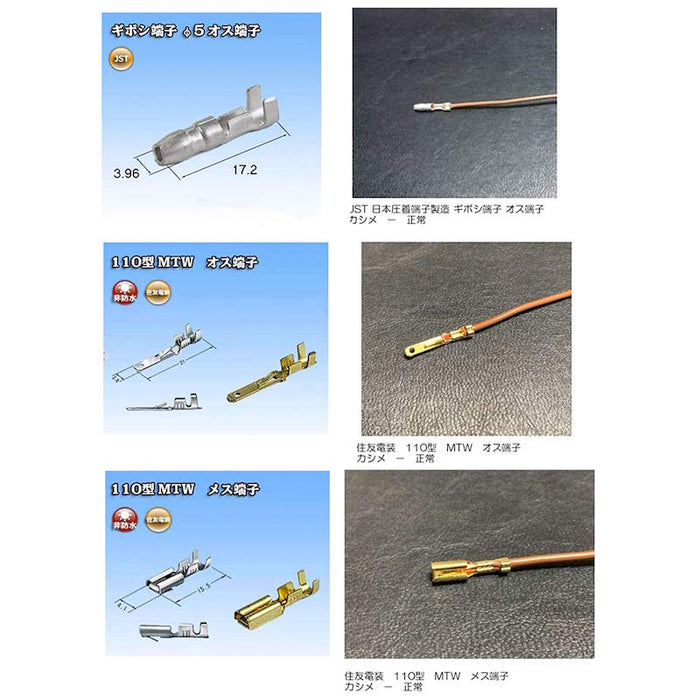

ギボシやファストンの芯線と被覆を同時にかしめられる省力型です。ラチェット緊急解除付きで作業性と仕上がりを両立します。JSTや矢崎など車両電装の端子に対応します。

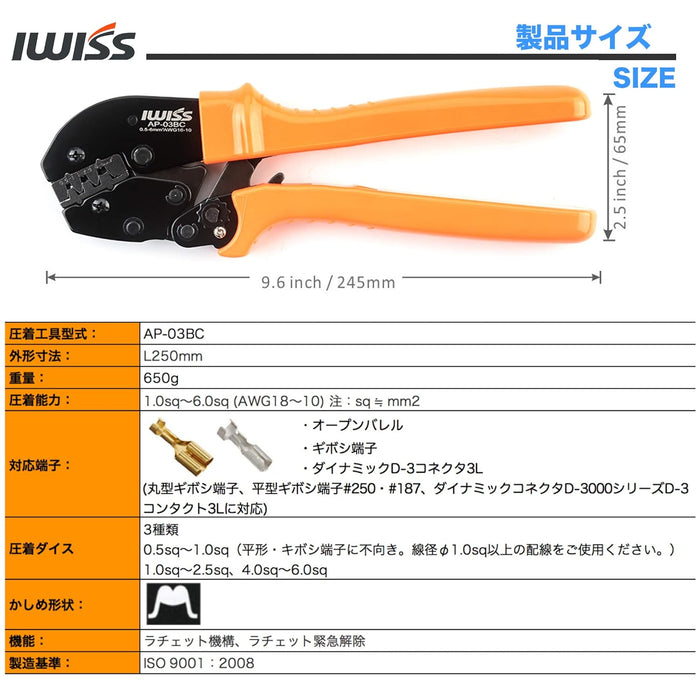

• 全長：250mm
• 重量：650g
• 圧着能力：0.5-6.0mm²(AWG20-10) ＊注：mm²≒sq（＊重要：ギボシ、平形端子の圧着に使用される場合、線径φ1.0sq以上の電線をご使用ください）

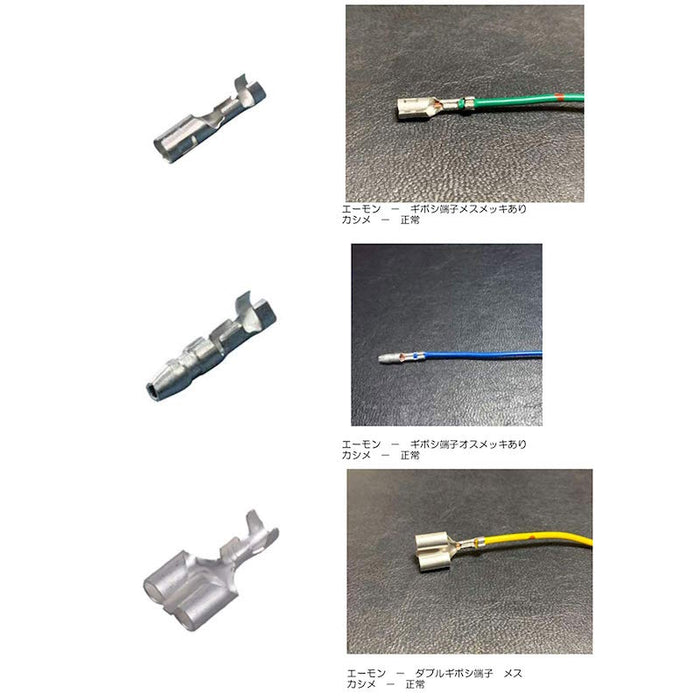

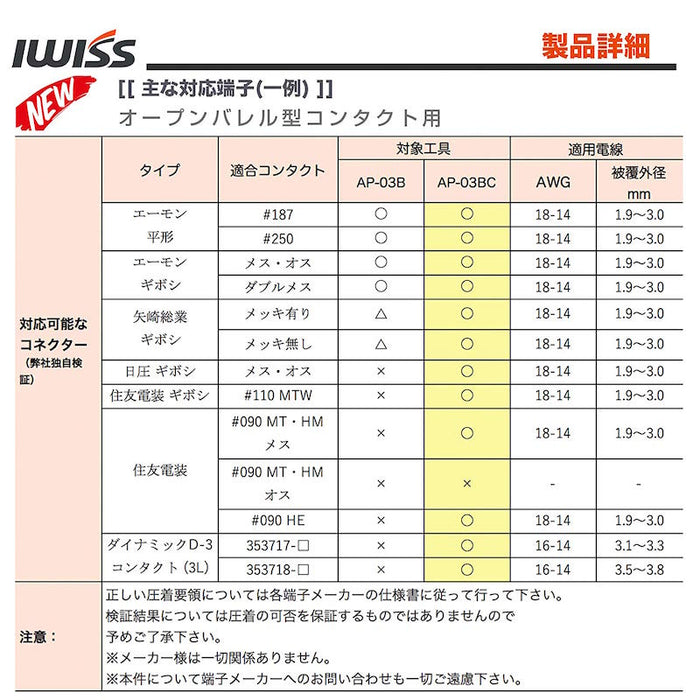

• 用途： JSTギボシ端子、矢崎ギボシ端子、ファストン(#187・#250)、ダイナミックコネクタD-3000シリーズD-3コンタクト3Lに対応
• 圧着ダイス(3サイズ)：0.5sq～1.0sq（平形・キボシ端子に不向き）、1.0sq～2.5sq、4.0sq〜6.0sq

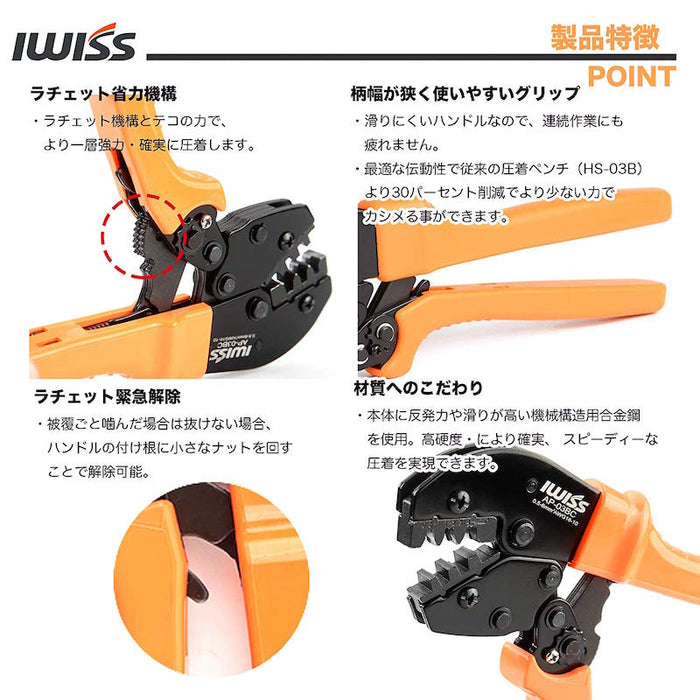

• 特徴：①芯線と被覆同時圧着、②ラチェット省力機構（従来HSタイプより約30%省力）、③ラチェット緊急解除

ご注意

• 活線の圧着作業は行わないで下さい。感電の恐れがあります。
• 適正な接続を得るため、電線のサイズを間違えない様にして下さい。 圧着不良により火災の原因になる恐れがあります。
• 成形確認機構により、完全に圧着できるまでハンドルは引かない構造になっております。 ハンドルが開くまで荷重を加えてください。
• ご使用前に各部の損傷がないかをチェックし、損傷がある場合は修理に出して下さい。 圧着不良により火災の原因になる恐れがあります。
• ハンドル付け根の解除レバーを倒すと、開閉ロックが外れます。
• ハンドル部に80kg以上の過大な圧力を加えないでください。
