PH型端子コネクタ コンタクトピン セット 2/3/4/5PIN E-230

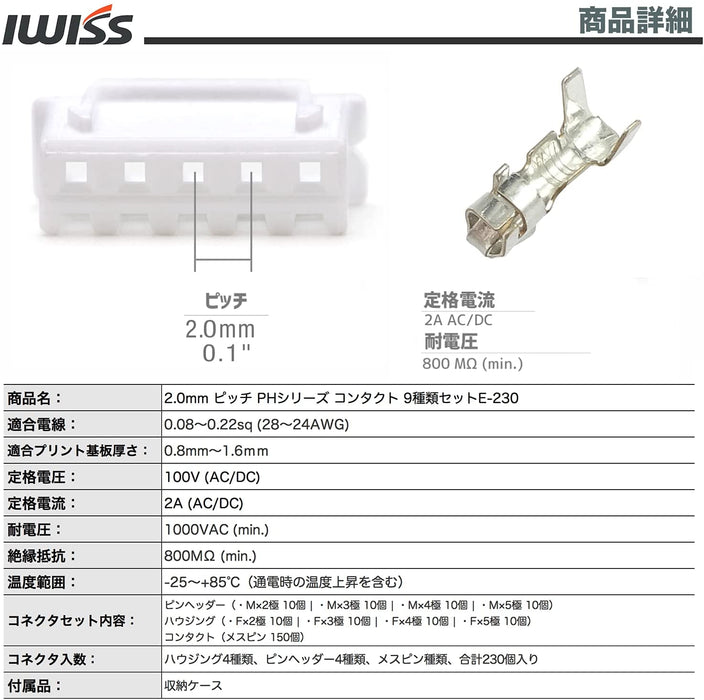

• JST PH型端子 2.0mmピッチ 2/3/4/5PIN ・コンタクトピン150個

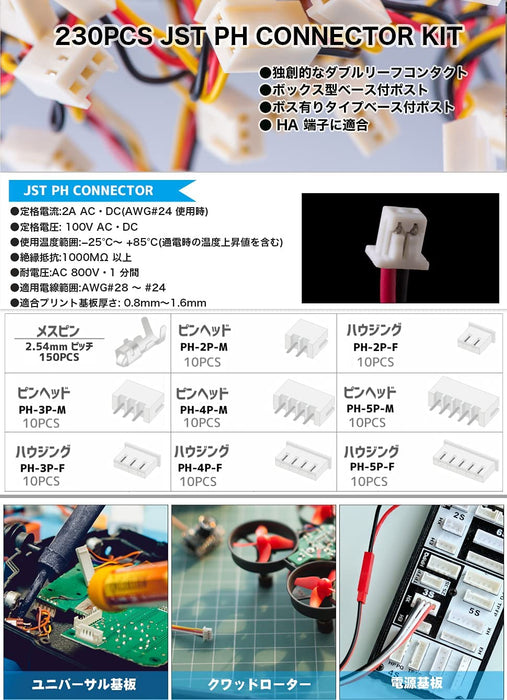

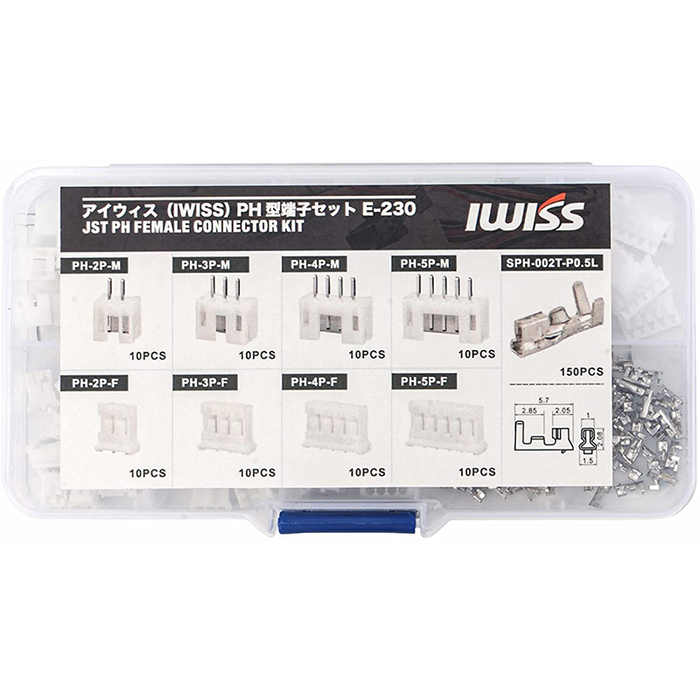

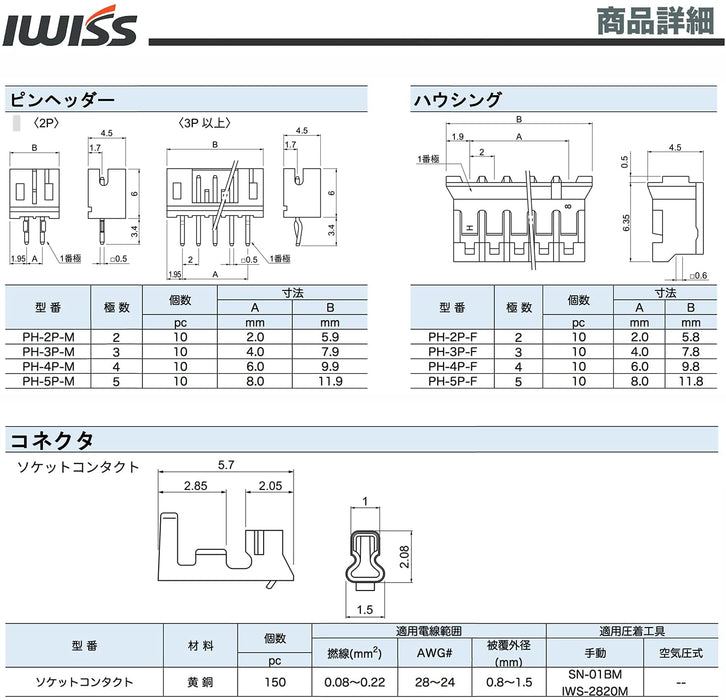

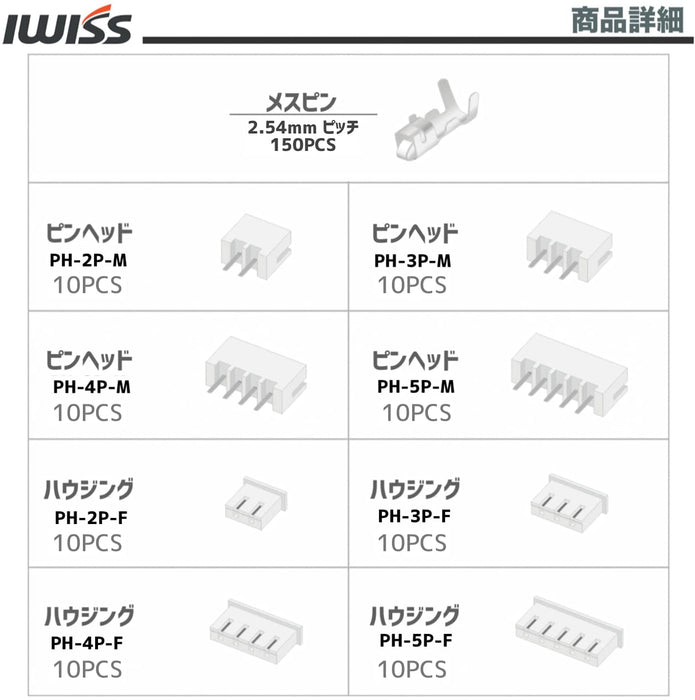

• コネクタセット内容： ピンヘッダー（・M×2極 10個 | ・M×3極 10個 | ・M×4極 10個 | ・M×5極 10個）、 ハウジング（・F×2極 10個 | ・F×3極 10個 | ・F×4極 10個 | ・F×5極 10個）、 コンタクト（ ・メスピン 150個）
• コネクタ適合電線：0.08～0.22sq (28～24AWG)
• コネクタ入数：ハウジング4種類、ピンヘッダー4種類、メスピン、合計230個入り

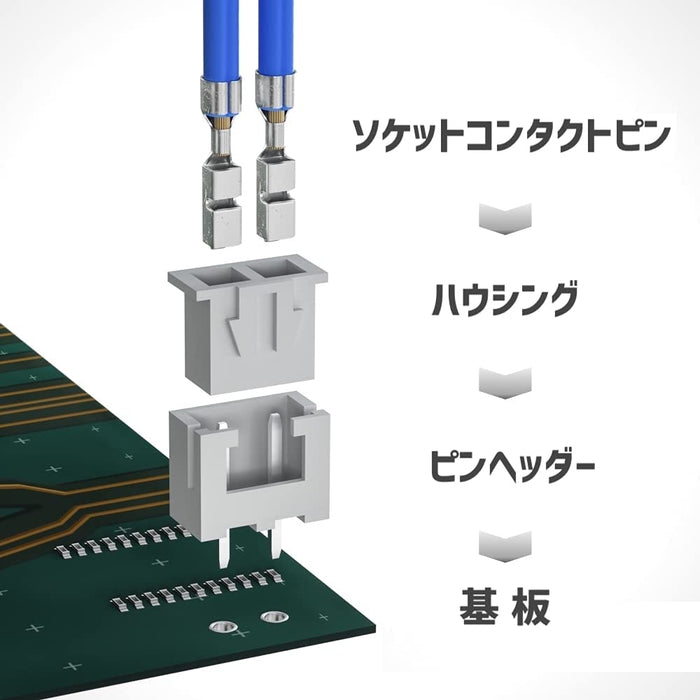

• 用途：プリント基板用、電子工作、電装品の接続等の基板に常設のケーブルやリード線の接続

ご注意

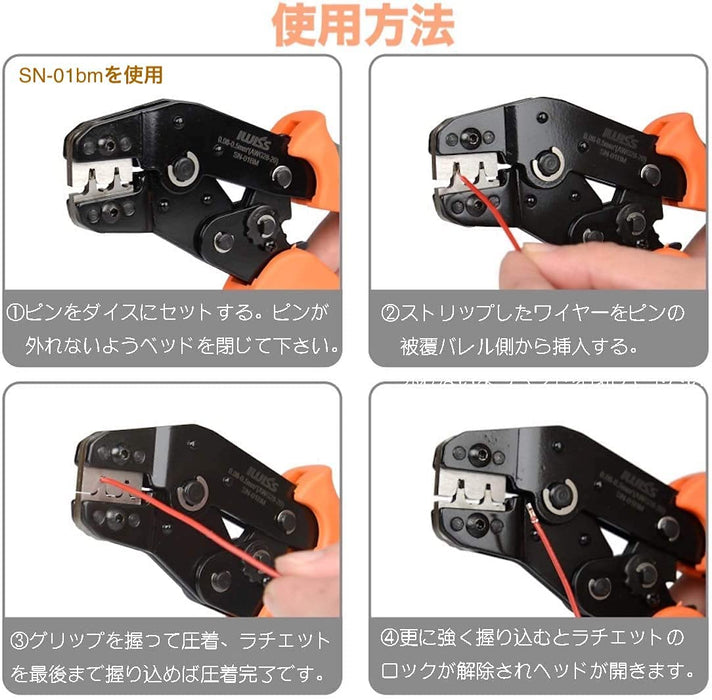

※端子の接続は専用ペンチSN-01bmを使用し確実にかしめてください。

※かしめ不良はコードが外れたり、ショート発熱の恐れがあります。

※接続後は定期的に状態を確認し、異常があれば交換してください。

※配線接続の際はスリーブ等で確実に絶縁してください。

※仕様および外観は改良のため予告なしに変更する場合があります。

※本来の用途以外には使用しないでください。

※本製品は電装専用です。取付後は定期的に確認し異常があれば交換してください。水のかかる場所では錆、腐食、ショートの原因になりますので使用しないでください。作業は電源OFFにて行ってください。
