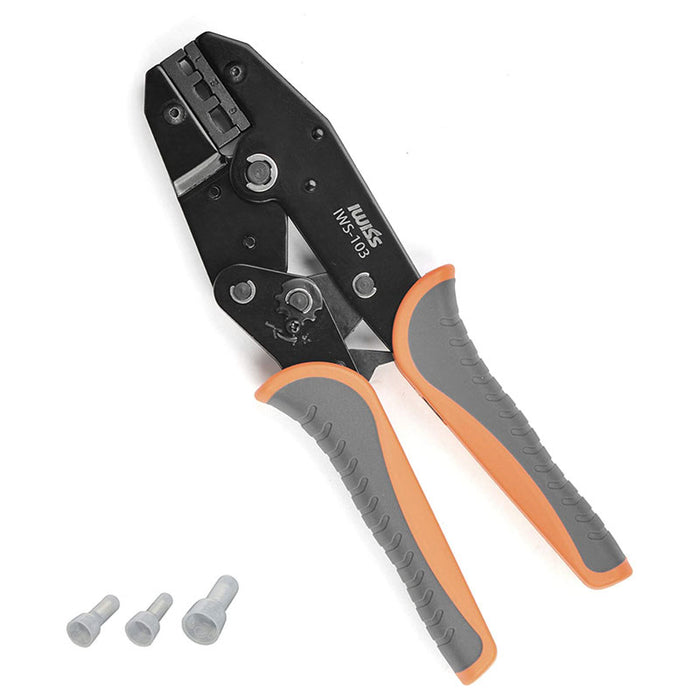

絶縁被覆付閉端接続子 CE1/2/5 圧着ペンチ ラチェット式 IWS-103

絶縁被覆付閉端接続子（CE形）CE1/2/5(6)用圧着ペンチ。ラチェット機構の採用で、正確な圧着を実現します。

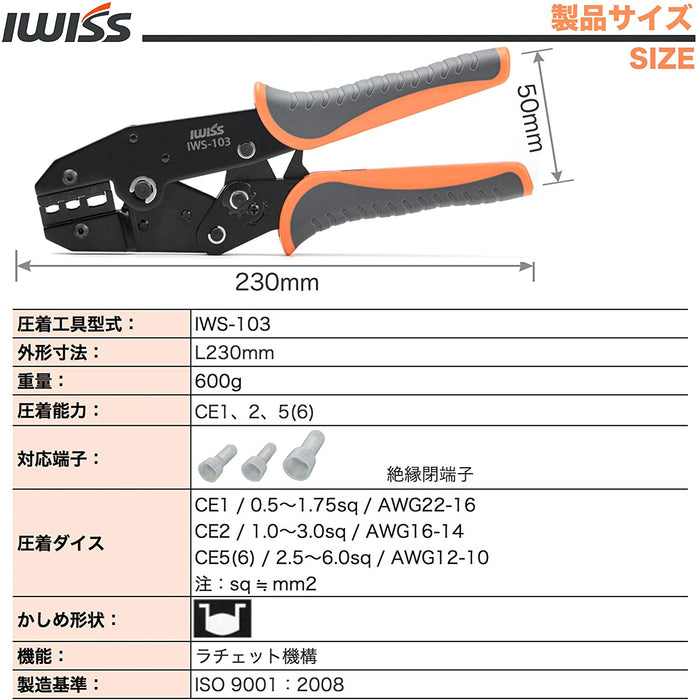

• 全長：230mm
• 重量：600g
• 圧着能力：CE1/CE2/CE5(6) (0.5-6.0mm² ＊注：mm²≒sq)
• 用途：絶縁被覆付閉端接続子用圧着 ※JIS規格／UL・CSA登録品ではございません。UL・CSA準拠品としてEDMカット品HS-125をご検討ください。

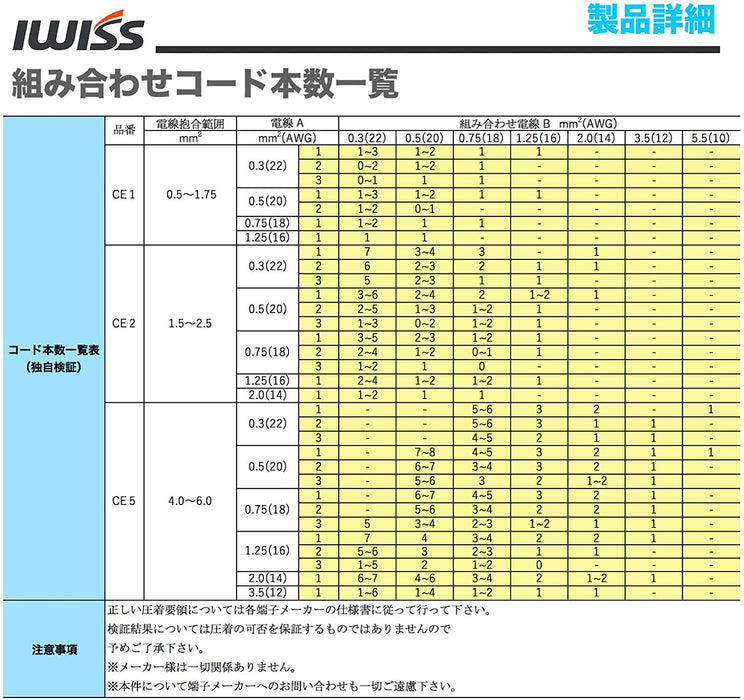

• 圧着ダイス(3サイズ)：(CE1) 0.5sq〜1.75sq、(CE2)1.5sq～2.5sq、(CE5(6))4.0sq-6.0sq

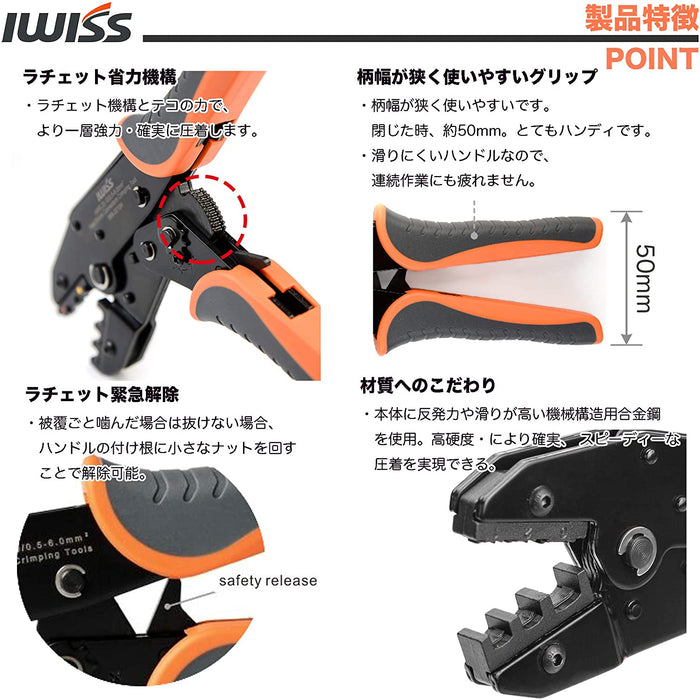

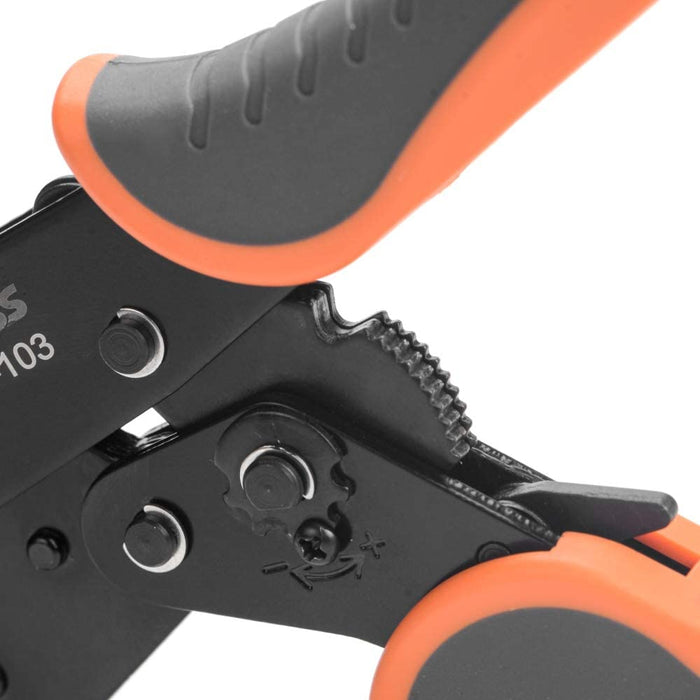

• 特徴：ラチェット機構、ラチェット緊急解除機能付き

ご注意

• 活線の圧着作業は行わないで下さい。感電の恐れがあります。
• 適正な接続を得るため、電線のサイズを間違えない様にして下さい。 圧着不良により火災の原因になる恐れがあります。
• 成形確認機構により、完全に圧着できるまでハンドルは引かない構造になっております。 ハンドルが開くまで荷重を加えてください。
• ご使用前に各部の損傷がないかをチェックし、損傷がある場合は修理に出して下さい。 圧着不良により火災の原因になる恐れがあります。
• ハンドル付け根の解除レバーを倒すと、開閉ロックが外れます。
• ハンドル部に80kg以上の過大な圧力を加えないでください。
