ダイス交換式 マルチ圧着工具セット HS-QC

ダイス交換式マルチ圧着工具セット。
ラチェットの成形確認機構とクイックダイス交換で、多様な端子を一本で確実に圧着できます。

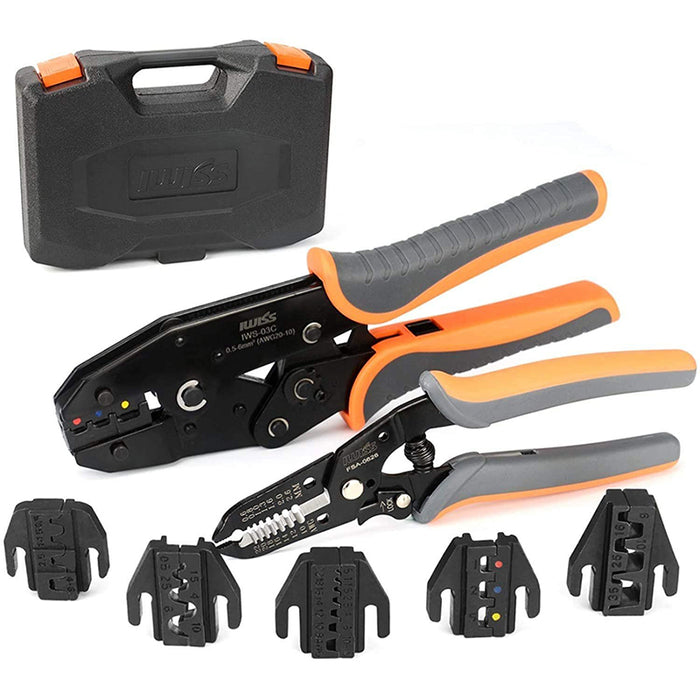

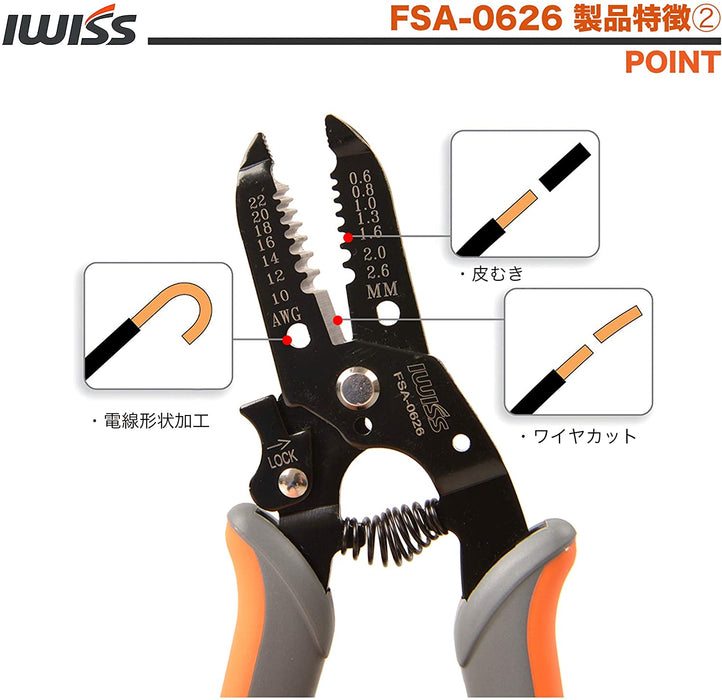

• セット内容：圧着ペンチ（HSシリーズ）、ワイヤストリッパーFSA-0626、ダイス6種（A35WF／A10WF／A10N／A04B／A125／A03C）、専用ケース。
• 圧着ダイス能力：

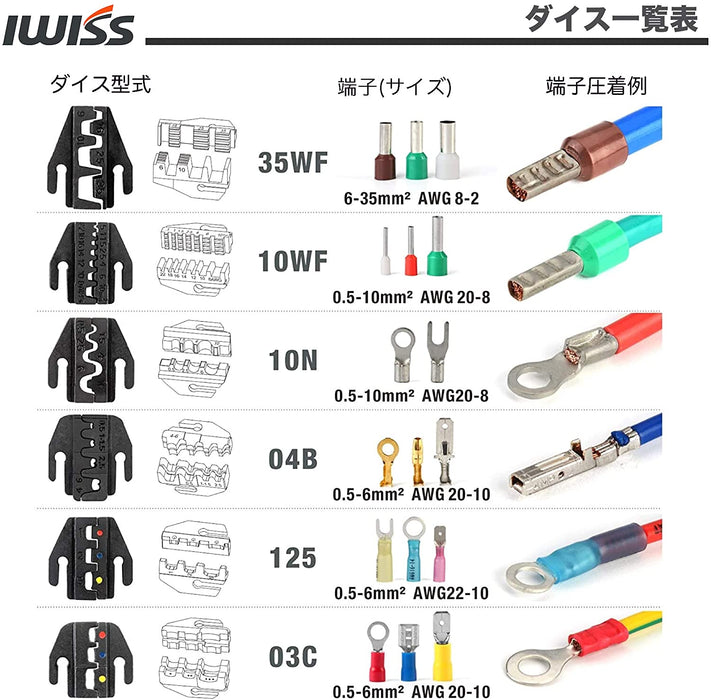

  ①フェルール 0.3/0.75/1.25/2/3.5/5.5/8sq、②フェルール 5.5/8/14/22/38sq、③絶縁端子 (赤)0.5–0.75sq・(青)2sq・(黄)3.5–5.5sq、④裸端子 0.5/1.25/1.5/2/3.5/5.5sq、⑤オープンバレル 0.5・0.75–1.25・3.5–5.5sq、⑥熱収縮防水端子 0.5–1.75／1.0–3.0／3.5–6.0sq。※sq≒mm²。

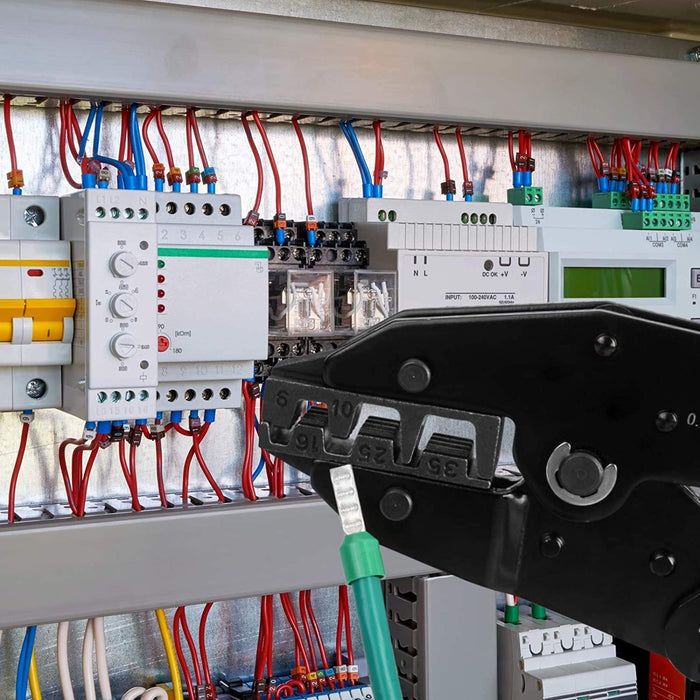

• 用途：絶縁端子・裸端子・オープンバレル端子・フェルール端子などに対応。

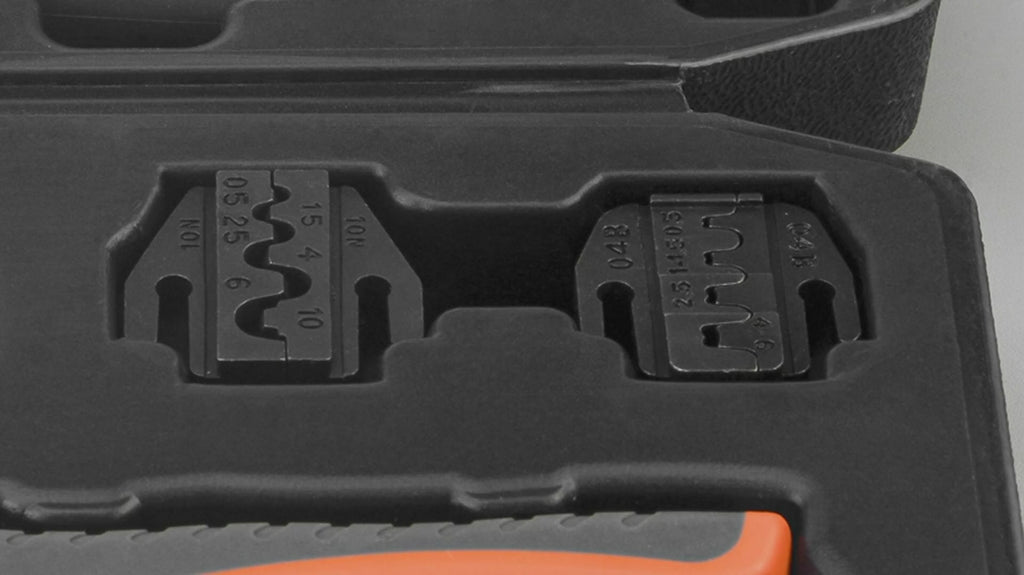

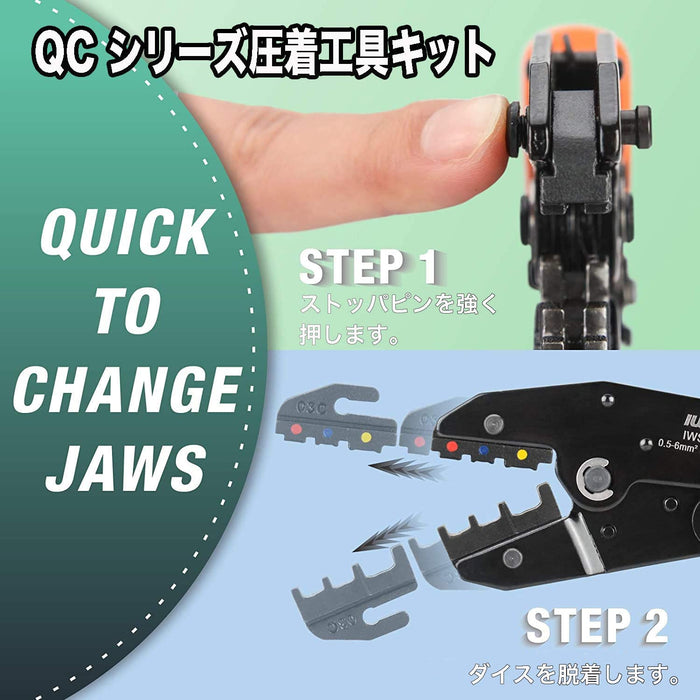

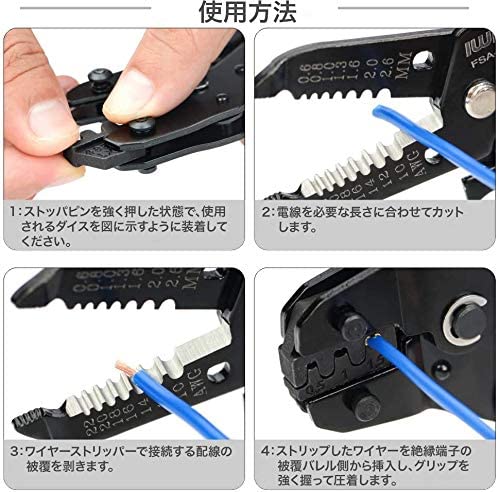

• 特徴：ラチェット省力機構／緊急解除、ストッパピンを押すだけのダイス交換、専用ケース付属。

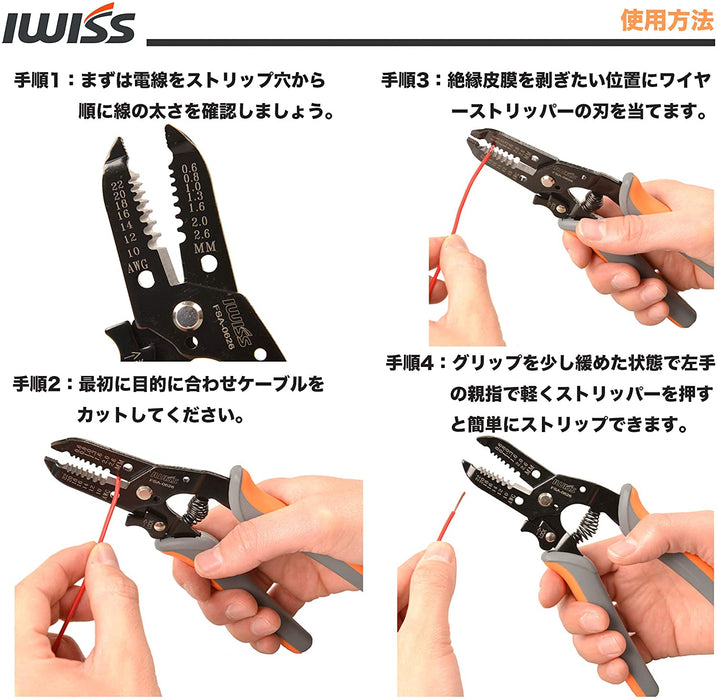

• 寸法・質量（参考）：圧着ペンチ 約190mm・約400g、ワイヤストリッパー 約165mm・約125g。ストリッパー適応 2.0/3.5/5.5mm²（AWG14–10）。


ご注意

• 活線の圧着作業は行わないで下さい。感電の恐れがあります。
• 適正な接続を得るため、電線のサイズを間違えない様にして下さい。 圧着不良により火災の原因になる恐れがあります。
• 成形確認機構により、完全に圧着できるまでハンドルは引かない構造になっております。 ハンドルが開くまで荷重を加えてください。
• ご使用前に各部の損傷がないかをチェックし、損傷がある場合は修理に出して下さい。 圧着不良により火災の原因になる恐れがあります。
• ハンドル付け根の解除レバーを倒すと、開閉ロックが外れます。
• ハンドル部に80kg以上の過大な圧力を加えないでください。
