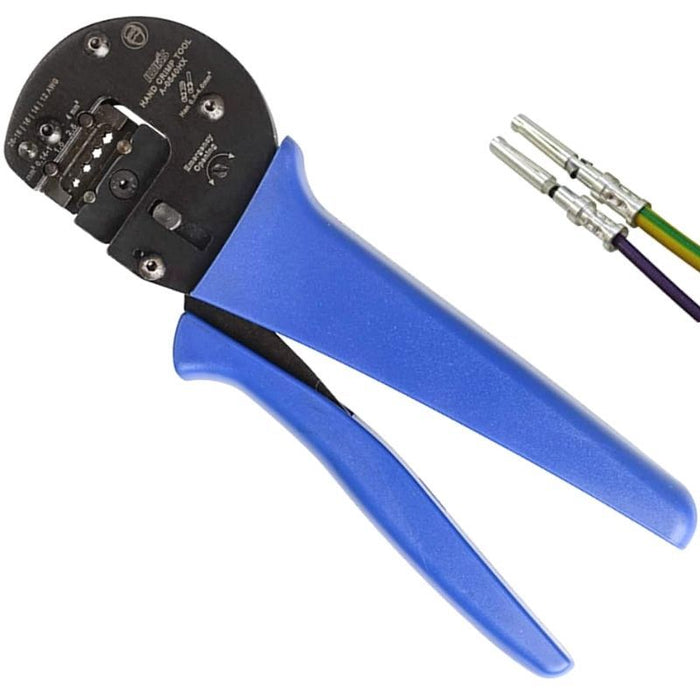

コンタクトピン ハーティング 圧着工具 IWS-0540HX

ハーティング／MC4ピンの精密圧着。

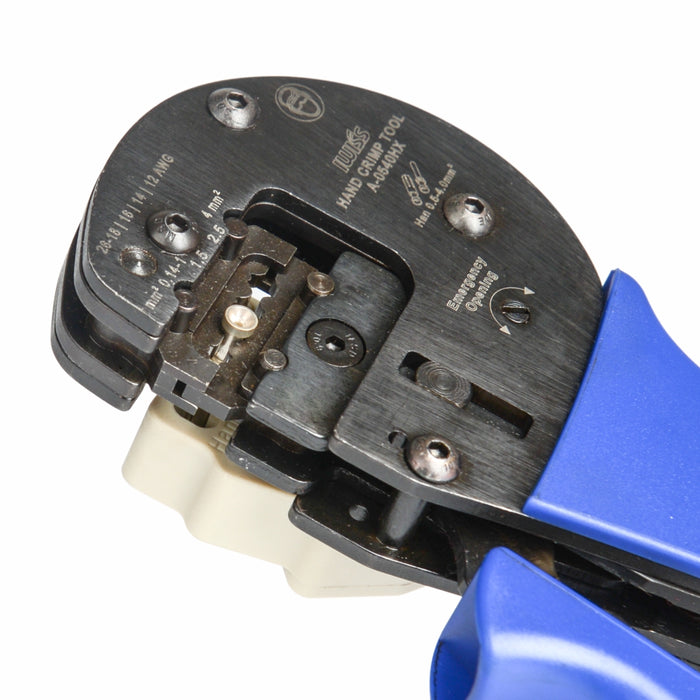

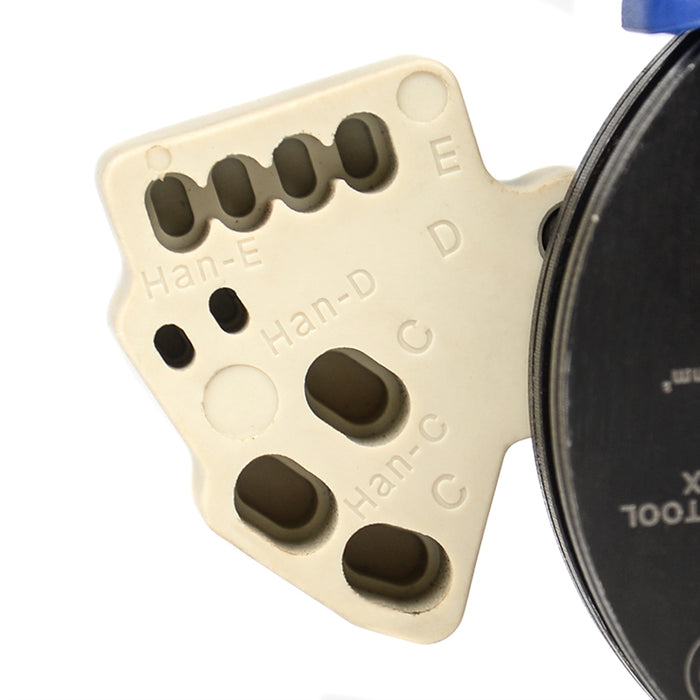

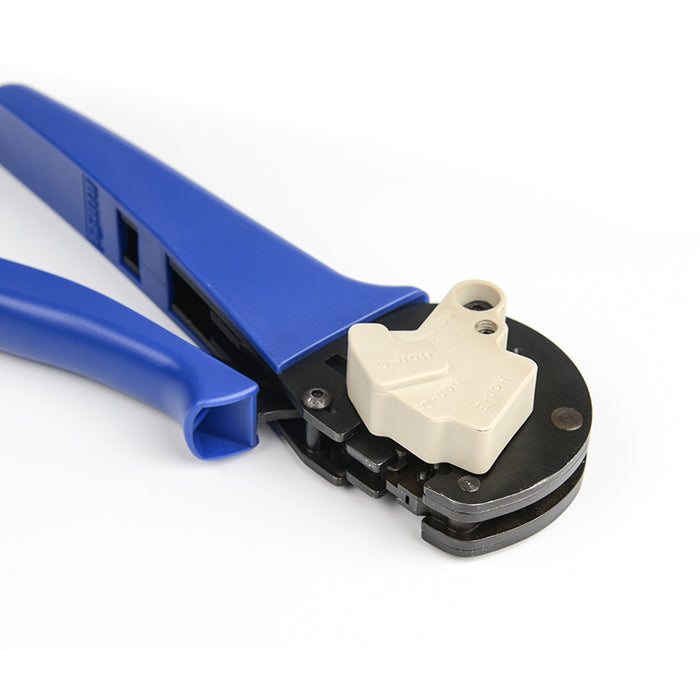

ロケーター付きの垂直移動ダイスとラチェット機構で、位置決めしやすく安定した仕上がりを得られます。

• 全長：215mm　
• 重量：670g

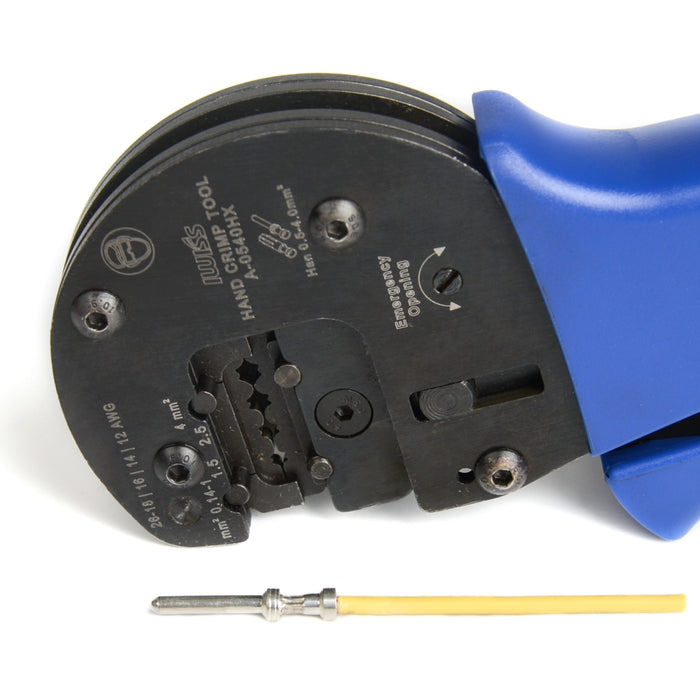

• 圧着能力：2.5mm²、4.0mm²、6.0mm² (AWG14-10)
• 仕様：新ラチェット機能搭載/ダイス放電加工（EDM）

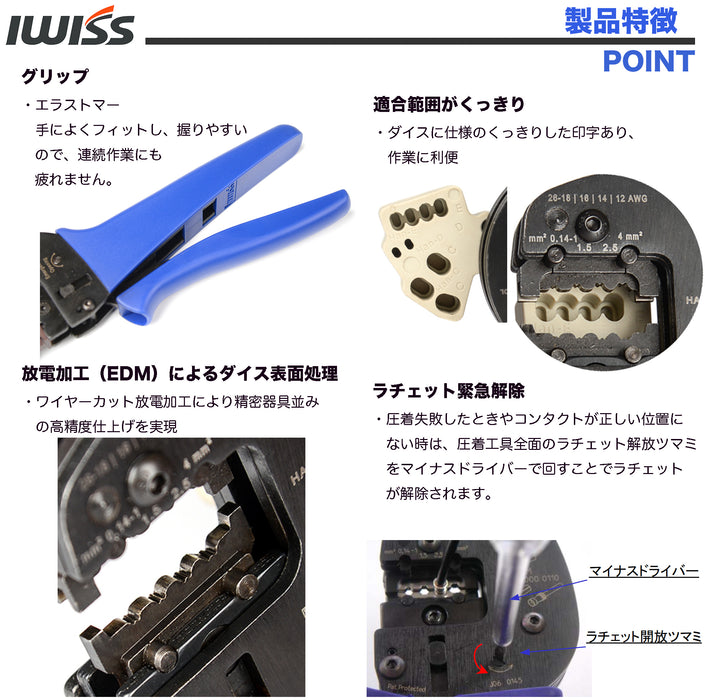

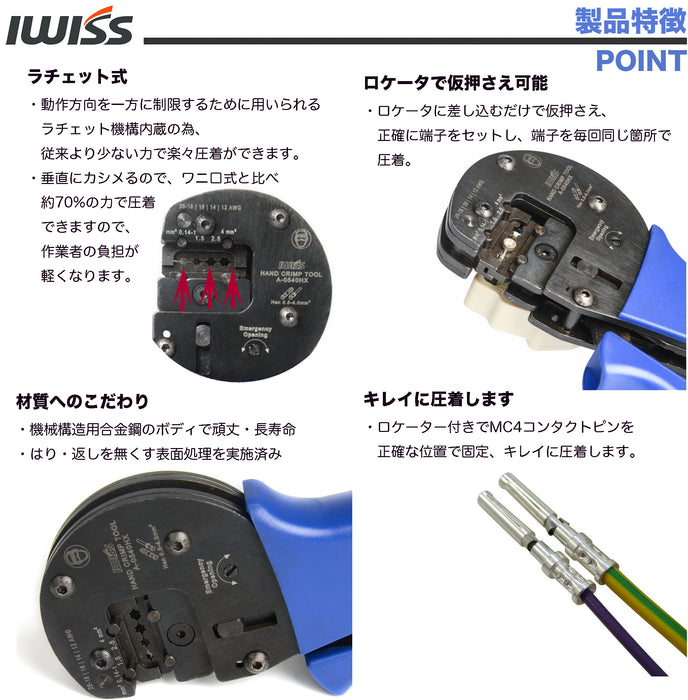

• 特徴：①独自の新ラチェット機能による垂直移動かしめ方式で可変的な動きを実現、従来より軽い力で素早い締め付けが可能。②EDM加工によりダイスの弾性係数、硬度が高い。

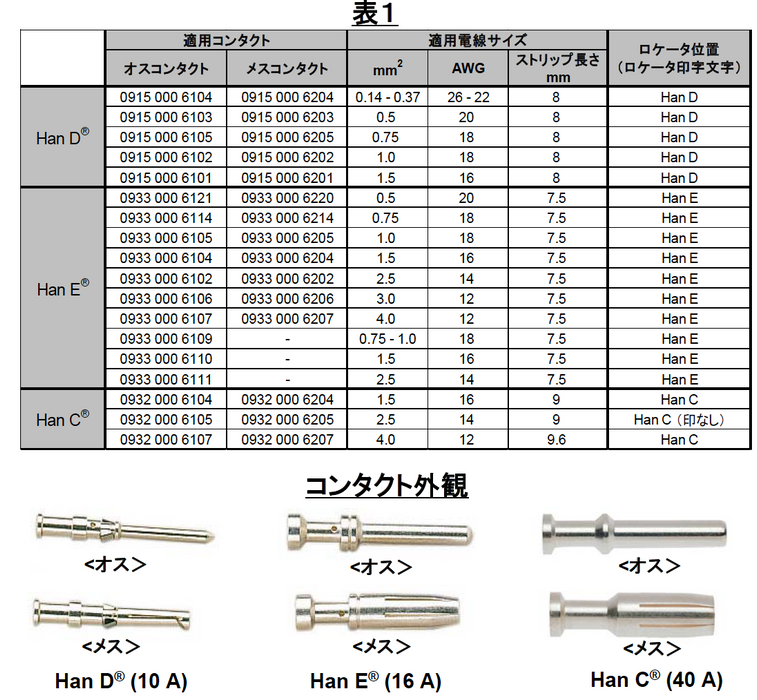

• 適合：ソーラーコネクタMC4ピンコンタクト(2.5sq、4.0sq、6.0sqソーラーケーブル・H-CV線・PV-CC線にも対応)

ご注意

• 活線の圧着作業は行わないで下さい。感電の恐れがあります。
• 適正な接続を得るため、電線のサイズを間違えない様にして下さい。 圧着不良により火災の原因になる恐れがあります。

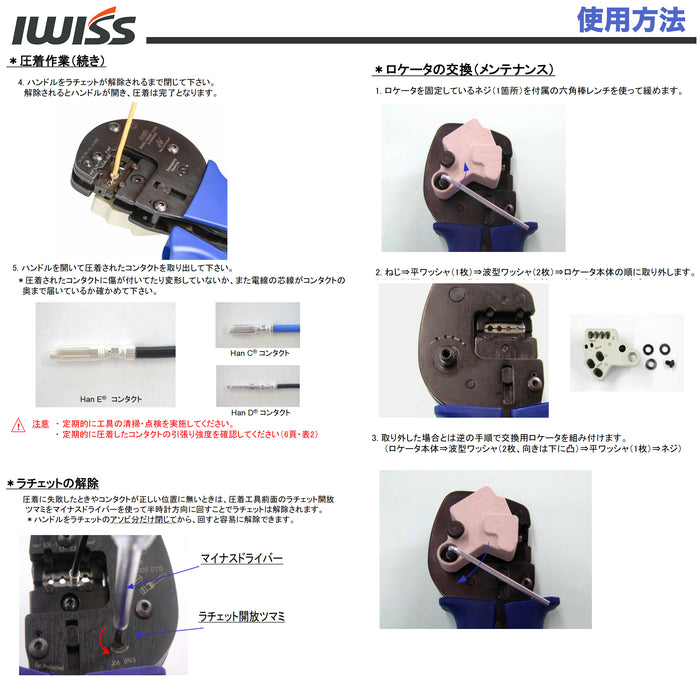

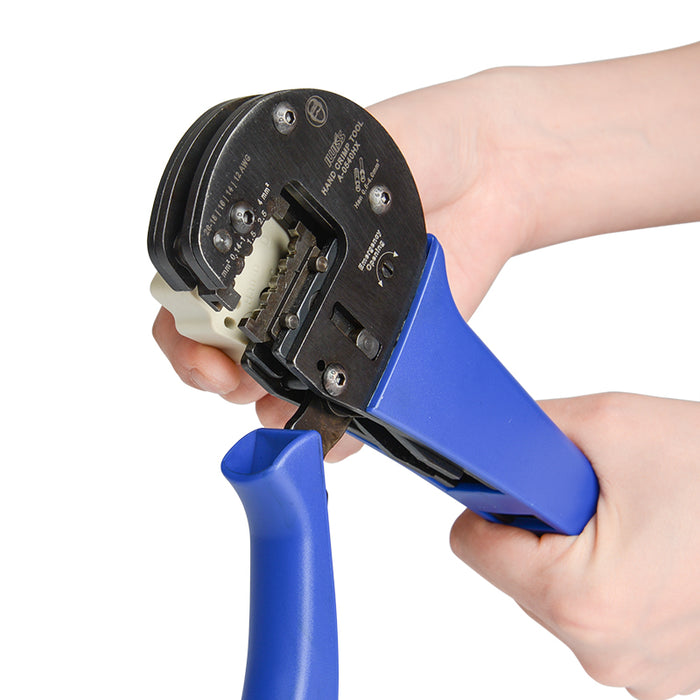

• 成形確認機構により、完全に圧着できるまでハンドルは引かない構造になっております。 ハンドルが開くまで荷重を加えてください。
• ご使用前に各部の損傷がないかをチェックし、損傷がある場合は修理に出して下さい。 圧着不良により火災の原因になる恐れがあります。

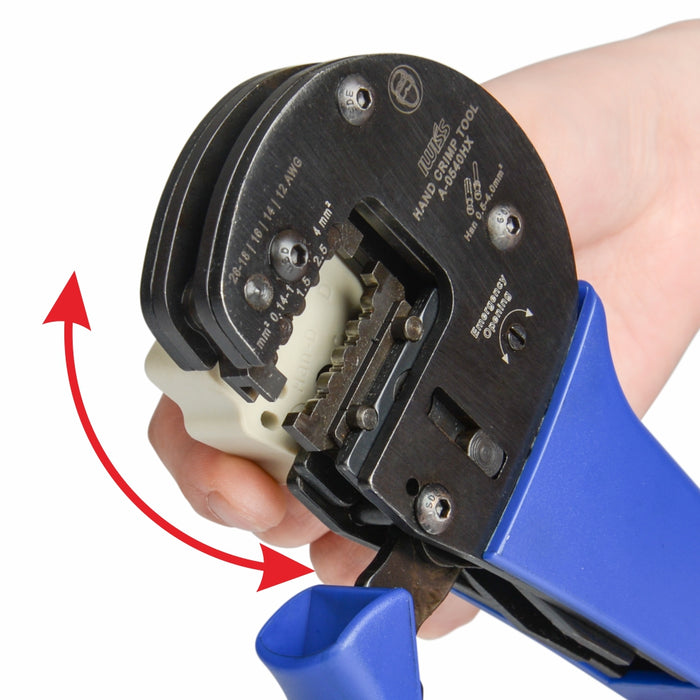

• ハンドル付け根の解除レバーを倒すと、開閉ロックが外れます。
• ハンドル部に80kg以上の過大な圧力を加えないでください。
