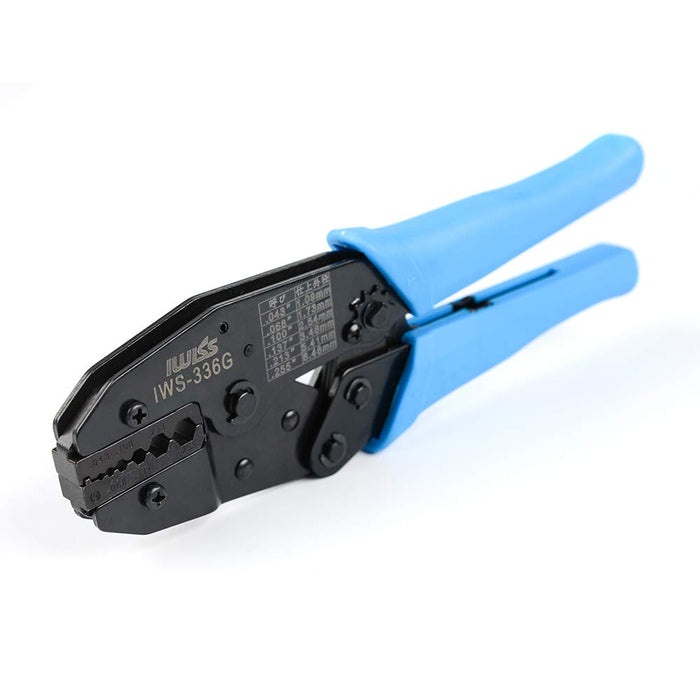

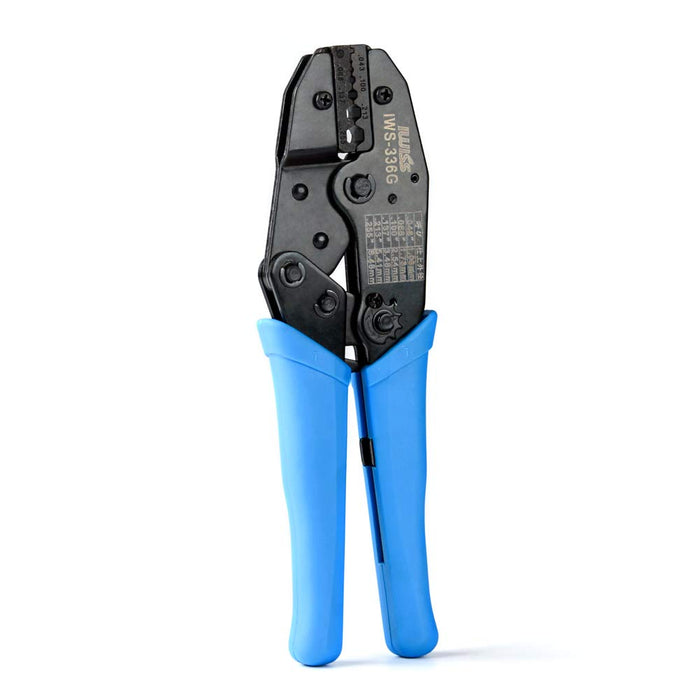

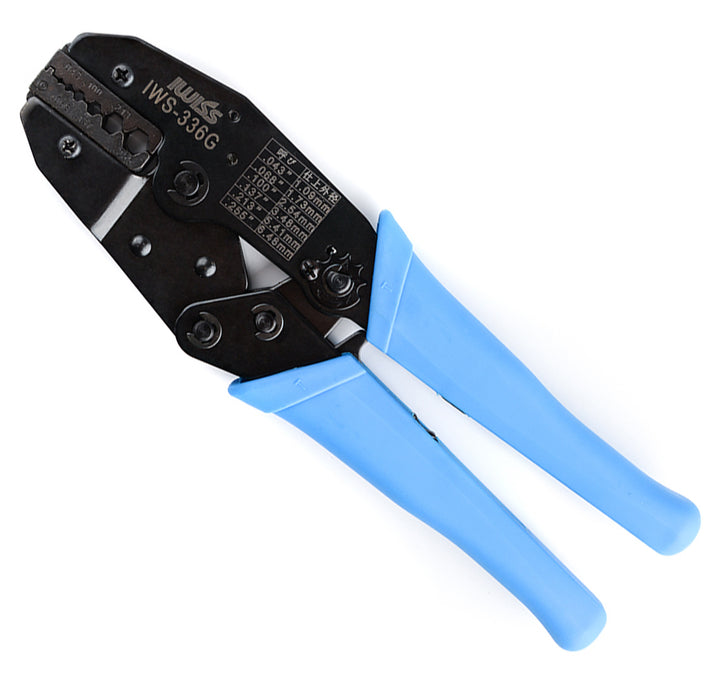

光ファイバー 同軸 コネクター 圧着工具 IWS-336G

同軸・光ファイバーコネクターの六角圧着、センターコンタクト対応。
ラチェット機構とクリンプハイト調整機能を備え、RG58/59/62/71を正確に圧着できます。

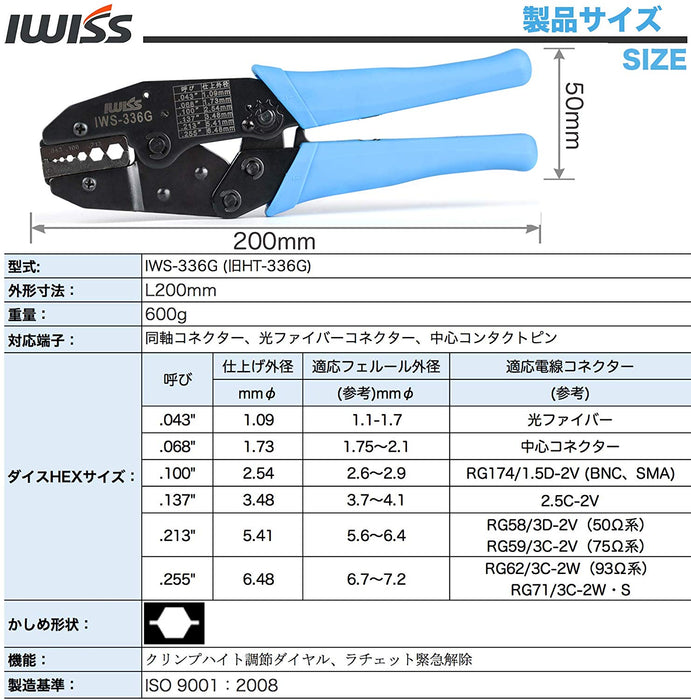

• 全長：200mm
• 重量：600g
• 用途：同軸コネクター、中心コンタクト、光ファイバーコネクターを圧着
• 対応端子：①同軸コネクター（RG58/3D-2V（50Ω系） 、RG59/3C-2V（75Ω系） 、RG62/3C-2W（93Ω系）、RG71/3C-2W・S、 ②中心コンタクト（HEX1.72、　HEX2.54）、③光ファイバーコネクター
• ダイスHEXサイズ：1.09 / 1.72 / 2.54 / 3.48 / 5.41 / 6.48 mm

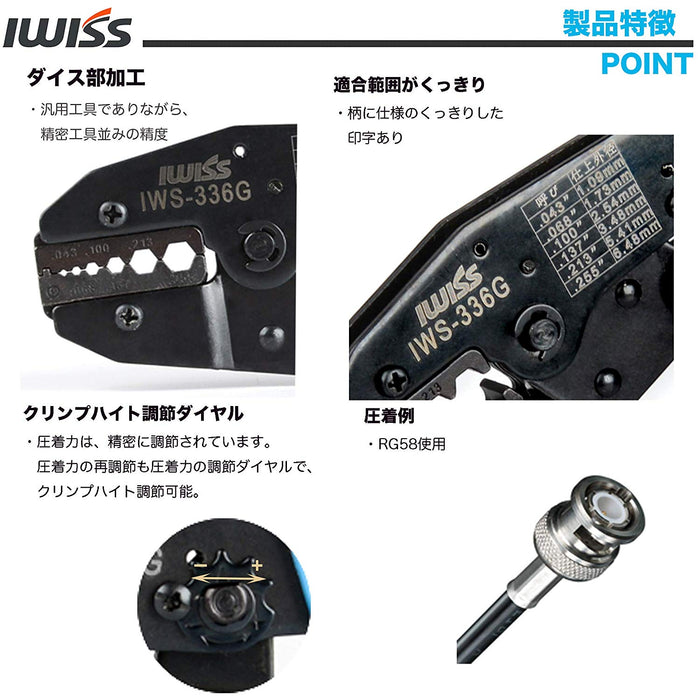

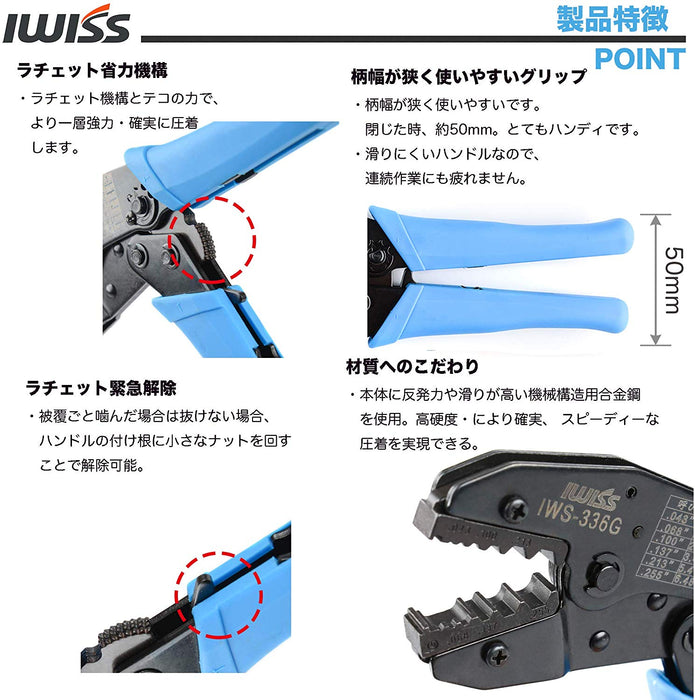

• 特徴：クリンプハイト調節ダイヤル、ラチェット緊急解除

ご注意

• 活線の圧着作業は行わないで下さい。感電の恐れがあります。
• 適正な接続を得るため、電線のサイズを間違えない様にして下さい。 圧着不良により火災の原因になる恐れがあります。

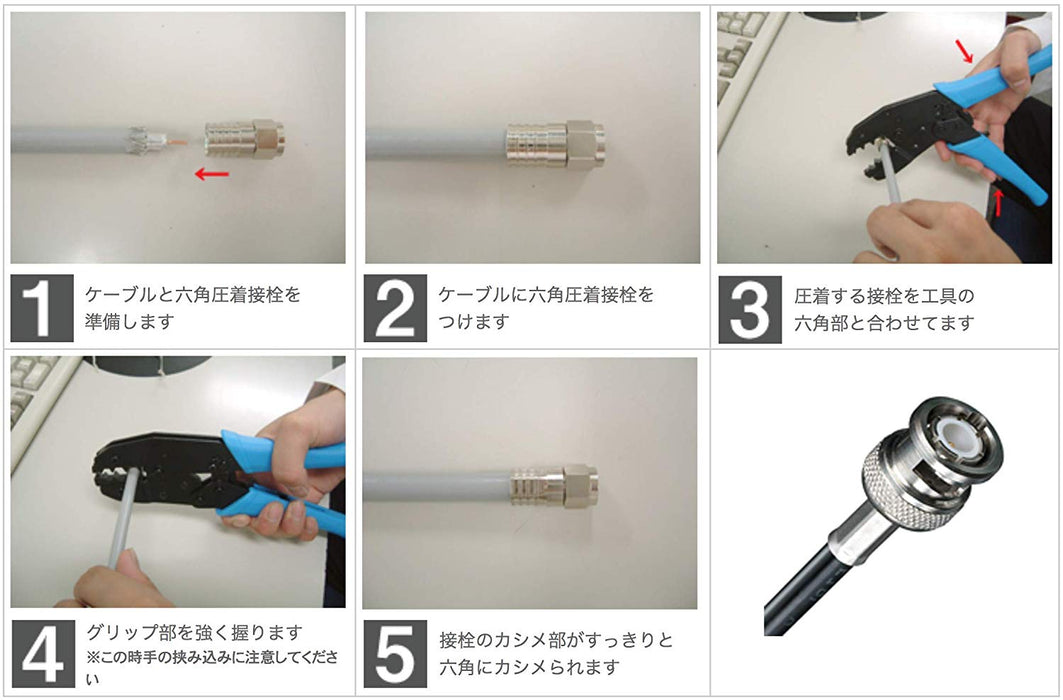

• 成形確認機構により、完全に圧着できるまでハンドルは引かない構造になっております。 ハンドルが開くまで荷重を加えてください。
• ご使用前に各部の損傷がないかをチェックし、損傷がある場合は修理に出して下さい。 圧着不良により火災の原因になる恐れがあります。
• ハンドル付け根の解除レバーを倒すと、開閉ロックが外れます。
• ハンドル部に80kg以上の過大な圧力を加えないでください。
• 3C、4C、3D等のコネクターの汎用圧着として適用可能ですが、中心コンタクト内径外径、対辺サイズ、コネクタースリーブ内径外径、適合ケーブル等は、 コネクターメーカーやケーブルメーカーによって固体差がありますので、 あくまでも目安としてお考え下さい。
  実際にコネクターの外径に応じてお選ぶよう推奨いたします。
